Montagem solar universal em telhado plano

Estrutura de montagem solar universal para telhado plano Projetado para fixação na estrutura do lado longo do painel e na estrutura do lado curto do painel solar. Pode ser usado em todos os painéis, desde que acompanhado de nossa braçadeira de troca ou nossa braçadeira de extremidade universal. Poucos componentes para uma instalação rápida.

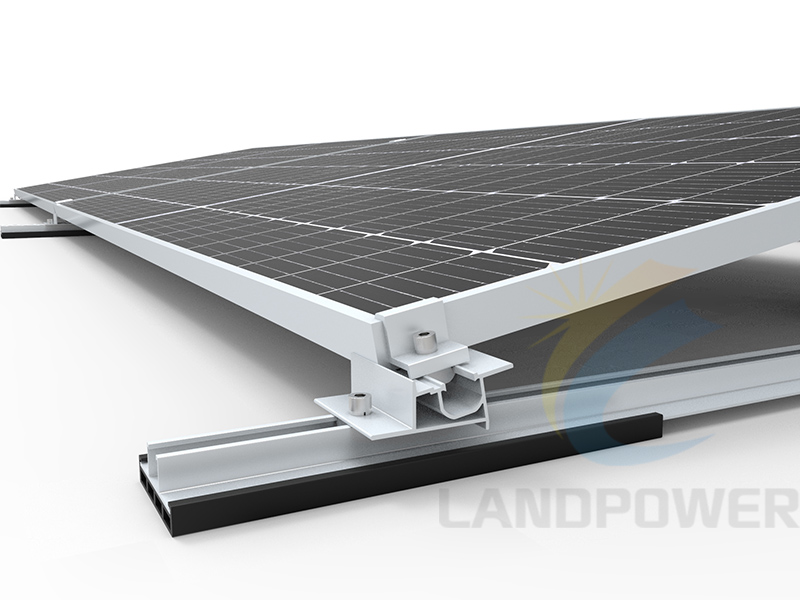

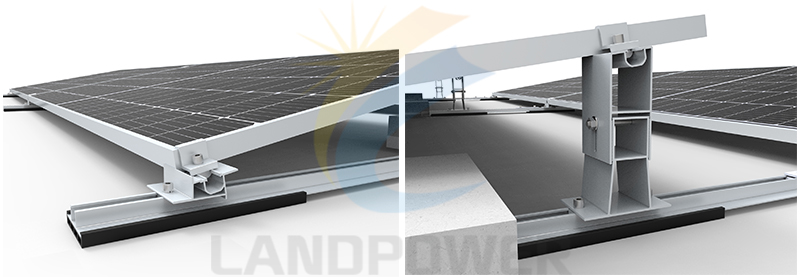

Fixação do lado curto

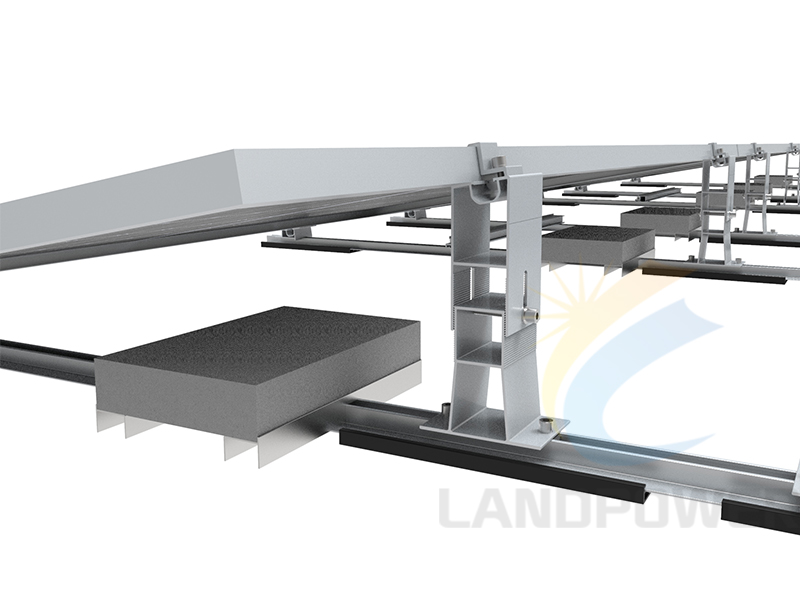

Fixação lateral longa

INFORMAÇÕES TÉCNICAS

Local de instalação: telhado plano ou telhado de metal

Ângulo de inclinação: 10 graus

Orientação do painel: Sul ou Leste Oeste

Altura do edifício: até 20 m

Velocidade máxima do vento: <60 m/s

Carga de neve:<1,4 KN/m2

Padrão: AS/NZS 1170, EN 1090

Material: Liga de alumínio de alta classe Al 6005 T5 e aço inoxidável 304

Cor: Natural e Personalizada

Garantia: 12 anos e 25 anos de vida útil

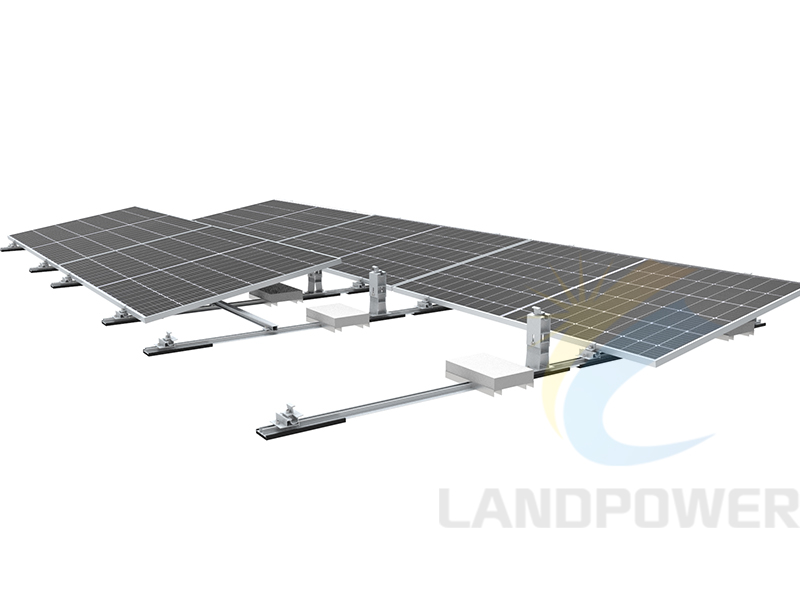

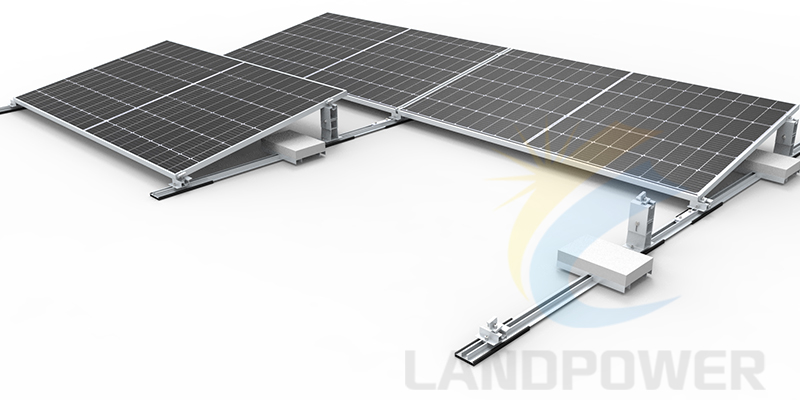

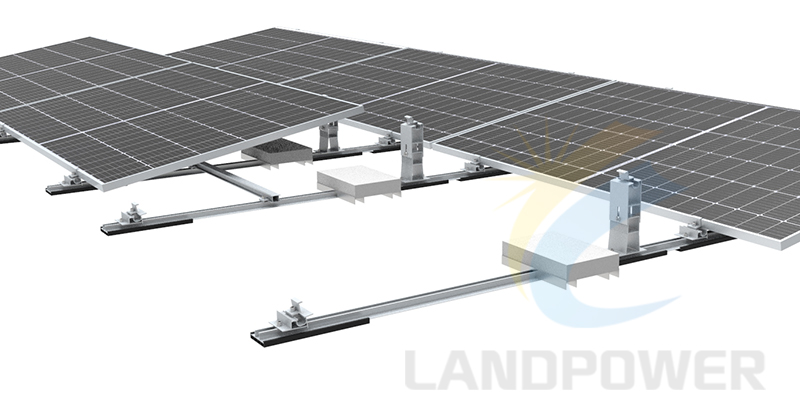

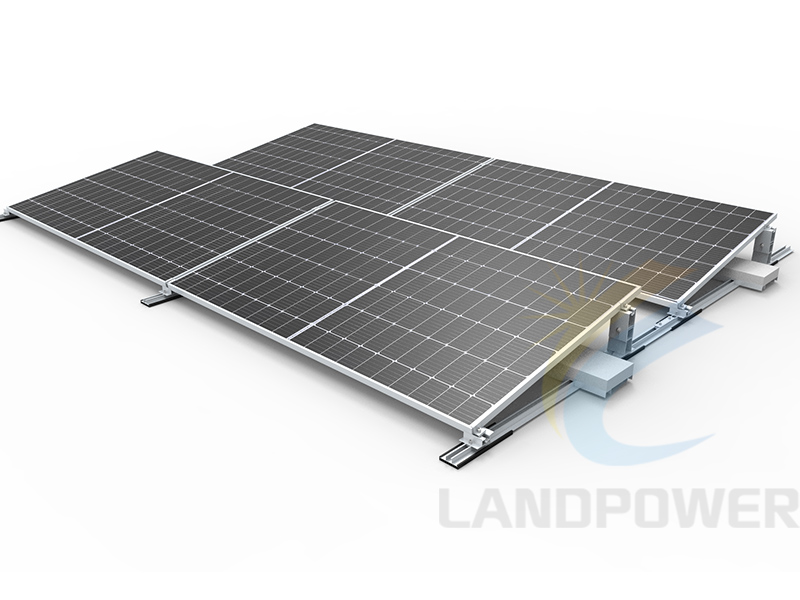

O design da estrutura é adequado para fixar o lado longo e o lado curto do painel solar, mantendo apenas os estoques pequenos para a maioria dos painéis. Ele pode ser usado para arranjos voltados para o sul e leste/oeste. Para seus projetos específicos, sinta-se à vontade para entrar em contato conosco para obter mais detalhes.
